Панель стеновая ПСТ 60.18.3.0-Т-1

Описание панели стеновой ПСТ 60.18.3.0-Т-1

Панель стеновая железобетонная (ПСТ 60.18.3.0-Т-1) Серия 1.432.1-21 применяется для устройства наружных стен зданий различного назначения, включая жилые, общественные и промышленные объекты. Изделие изготавливается из высокопрочного бетона класса B22.5 с армированием стальной арматурой, что обеспечивает её прочность, устойчивость к нагрузкам и долговечность.

Применение панели стеновой ПСТ 60.18.3.0-Т-1

Панель ПСТ 60.18.3.0-Т-1 используется как элемент для строительства наружных стен зданий различного назначения: жилых домов, административных зданий, производственных сооружений и других объектов. Она служит важной частью системы, обеспечивающей надёжность, безопасность и долговечность конструкций. Для монтажа могут применяться дополнительные элементы: раствор, закладные детали и другие комплектующие.

Типы железобетонных стеновых панелей

Железобетонные стеновые панели подразделяются на несколько типов в зависимости от размеров и назначения:

• ПСТ: панель стеновая;
• ПСТН: панель стеновая наружная;
• ПСТВ: панель стеновая внутренняя;
• ПСТР: панель стеновая ребристая.

Размеры зависят от типа: длина 5980–6000 мм, ширина 300–400 мм, высота 1780–2000 мм.

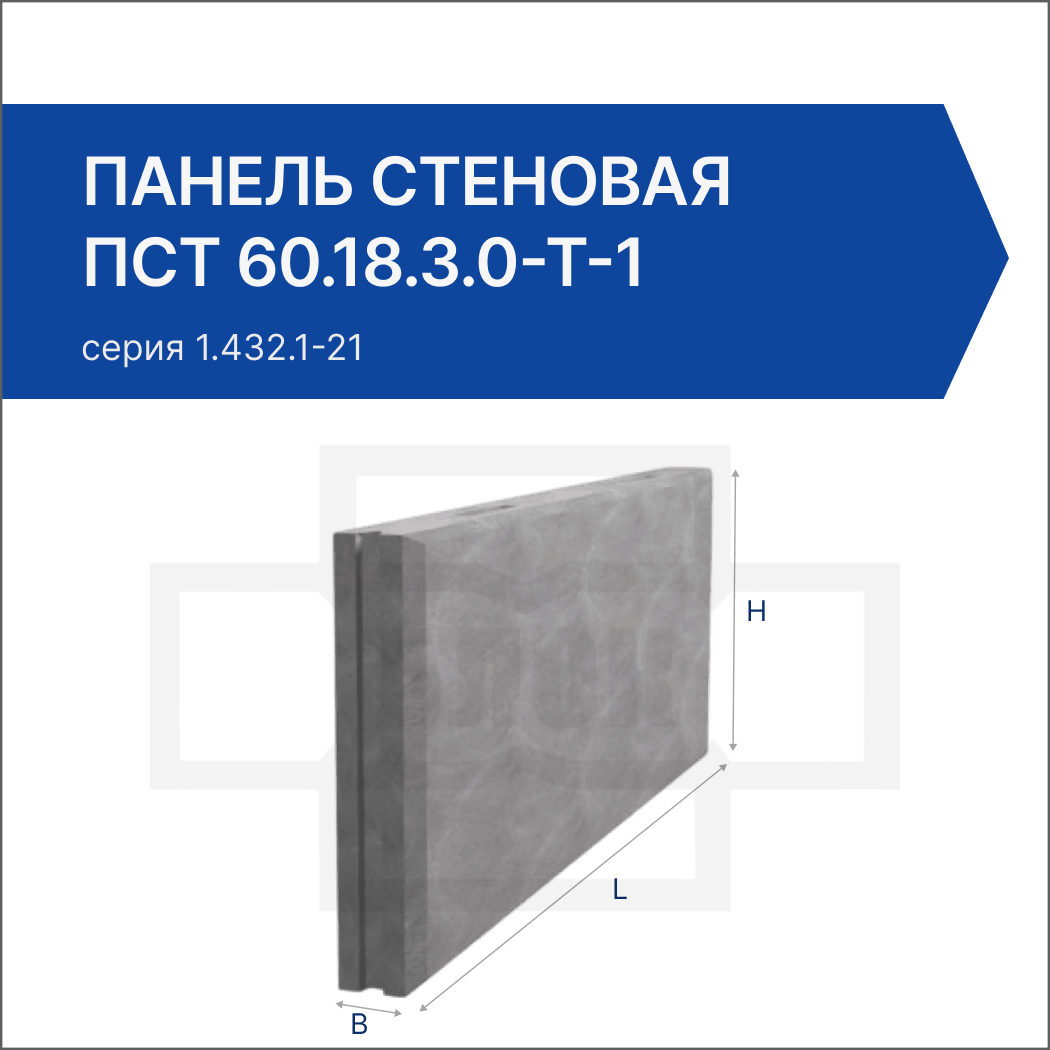

Основные параметры, размеры и характеристики

• Длина L, мм: 5980
• Ширина b, мм: 300
• Высота h, мм: 1780
• Масса, тонн: 3.8
• Объем бетона, м³: 1.59
• Геометрический объем, м³: 3.193
• Сталь, кг: 58.63
• Класс бетона: B22.5 (марка М300)

Закладные элементы

• Закладная 1: Сетка С5/С11
• Закладная 2: Каркас К3
• Закладная 3: Петля П3
• Закладная 4: Закладная деталь М1

Дополнительные характеристики

• Марка по морозостойкости: F200–F300
• Марка по водонепроницаемости: W6–W8
• Технология изготовления: вибропрессование или формование с использованием высокопрочного бетона.

Нормы загрузки

• Норма загрузки в автотранспорт 20 т, шт: 5

Документы

• Нормативный документ: Серия 1.432.1-21

Расшифровка маркировки ПСТ 60.18.3.0-Т-1

Маркировка "ПСТ 60.18.3.0-Т-1" содержит следующую информацию:

• ПСТ – панель стеновая;
• 60 – условная длина панели в дециметрах (5980 мм);
• 18 – условная высота панели в дециметрах (1780 мм);
• 3.0 – условная толщина панели в дециметрах (300 мм);
• Т – тип панели (наружная с термоизоляцией);
• 1 – порядковый номер модификации.

Условия транспортировки и хранения

Панели ПСТ 60.18.3.0-Т-1 перевозятся автомобильным или железнодорожным транспортом с использованием специальных захватных устройств (строп). Хранение осуществляется на ровных площадках с твердым покрытием. Панели устанавливаются вертикально или горизонтально в штабель высотой не более 2,5 м. Для предотвращения повреждений между изделиями устанавливаются деревянные прокладки.

Контроль качества панели ПСТ 60.18.3.0-Т-1

Каждая панель ПСТ 60.18.3.0-Т-1 проходит многоступенчатый контроль качества в соответствии с Серия 1.432.1-21. Проверяются:

• прочность бетона (не ниже класса B22.5);
• соответствие геометрических размеров проектным данным;
• качество армирования (наличие арматурного каркаса, толщина защитного слоя бетона);
• морозостойкость и водонепроницаемость бетона;
• точность расположения закладных элементов;
• отсутствие трещин, сколов и других дефектов.

Заключение

Панель стеновая ПСТ 60.18.3.0-Т-1 – надежный и долговечный элемент для устройства наружных стен зданий различного назначения. Благодаря строгому соблюдению требований Серия 1.432.1-21 и использованию качественных материалов, она обеспечивает прочность, устойчивость и долговечность конструкций. Для заказа качественных железобетонных панелей обращайтесь к производителям с сертификатами соответствия и опытом работы в сфере ЖБИ, например, компании ГК "БЛОК".
